厂家解读:配电箱的自耦降压功能

作者:亿能电气    时间:2019-03-16 09:47:45   tags: 配电箱厂家 自耦降压

配电箱的自耦降压是一个启动控制系统,是配电箱厂家在配置配电方式的一种升级。那么什么事自耦降压呢?

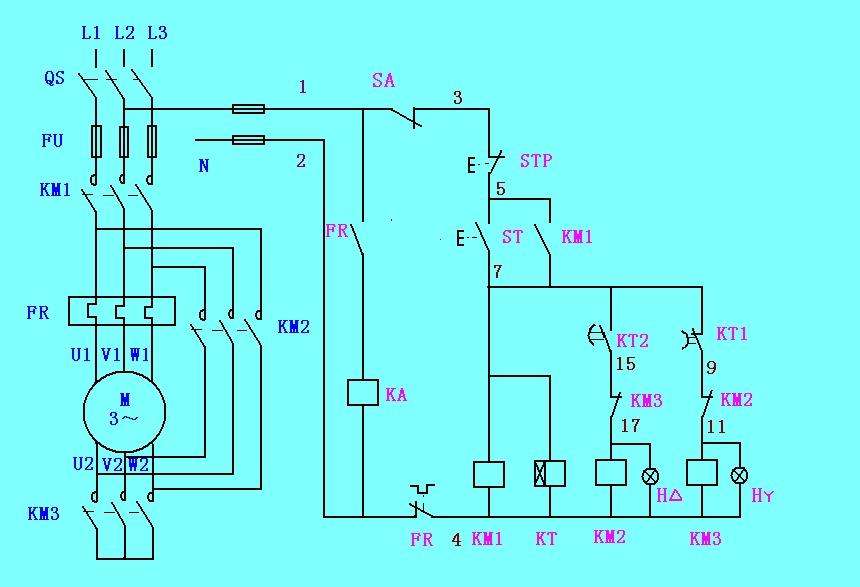

自耦降压启动原理图

1、自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。待电动机启动后,再使电动机与自耦变压器脱离,从而在全压下正常运动。这种降压启动分为手动控制和自动控制两种。

2、自耦变压器有二个特点,一是降低加在电动机上的电压,二是使电动机电流经变流后降低电源侧输入电流。二者综合后,电动机经过自耦变压器的起动电流大为减小,一般仅为2~3倍额定电流了(抽头电压不同)!

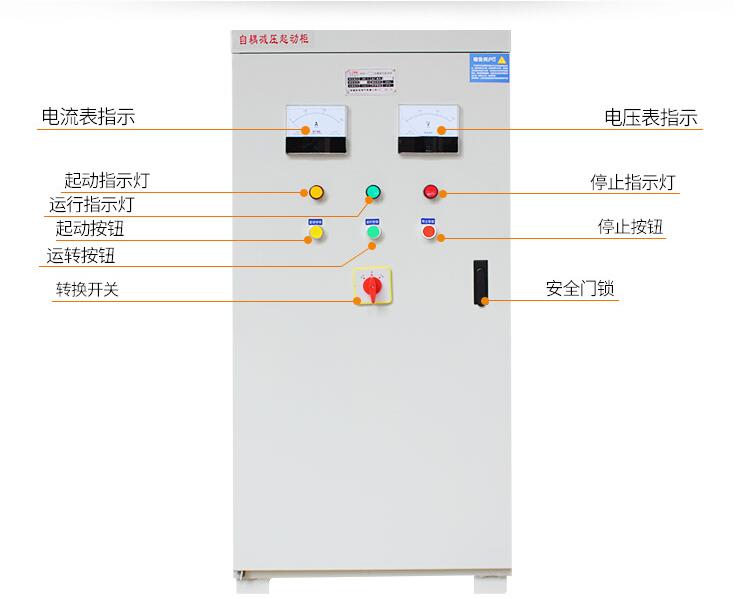

自耦降压启动配电箱

3、 优缺点:

优点

可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动,而且不论电动机的定子绕组采用Y 或Δ接法都可以使用。

缺点

设备体积大,投资较贵。

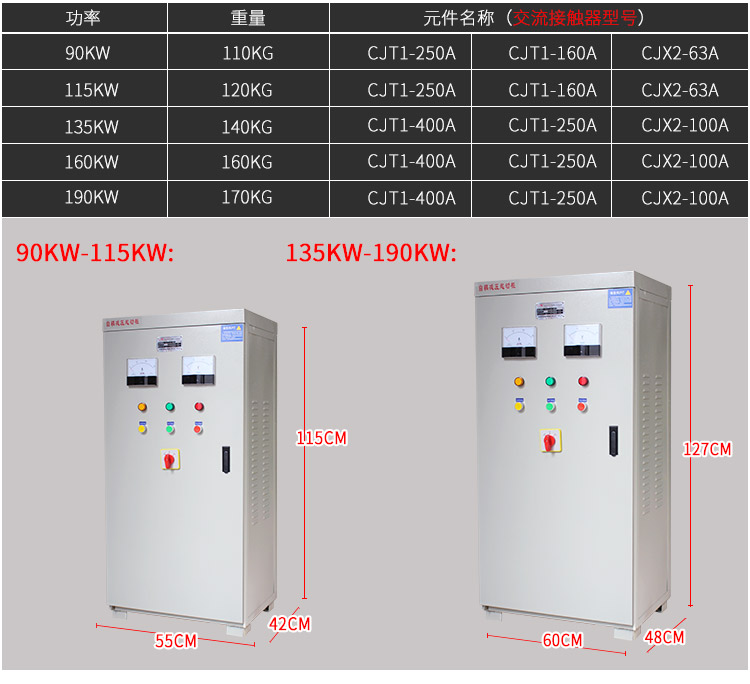

自耦降压启动配电箱-技术参数

4、自耦启动,星三角启动 变频启动三者之间的区别

这要从经济性和启动效果两方面分析:

星三角 自耦减压 软启动是电动机启动专用的方案,而变频器不是为启动专用的。

星三角启动优点是最简单经济,但要求电机在正常运转时必须是角形接法,且星接点必须引出到接线盒内,而且必须空载启动。缺点是星角切换时转矩和电流冲击较大;

自耦减压启动需要自耦变压器,成本略高。启动电流可在一定范围内调节,启动效果比星角好;

软启动的启动时间和电流都可调,且软启动器有多种保护,故效果最佳。

变频器的启动效果当然最好,但由于主要是为电机调速用的,所以如果专用于电机启动实在是浪费了设备资源
