配电箱漏电检查流程及注意事项

作者:亿能电气    时间:2019-06-27 17:47:34   tags: 配电箱漏电 配电箱厂家

配电箱是一个电路集成的地方,如果出现漏电情况会有很大的安全隐患,那么配电箱厂家今天为大家整理一下配电箱漏电的检查方法及注意事项。

使用工具

万用表

检查准备

用万用表检测配电柜或配电箱漏电之前,我们要先看看配电箱里出现了什么故障现象,有什么明显特征;其次从表面观察有无直观的故障点,然后再进行下一步检查。

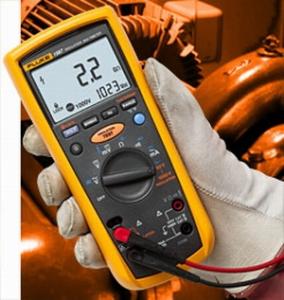

万用表

检测流程

1. 先断开我们的电源进线的总隔离开关,关闭所有负载的用电负荷,如拔下冰箱插头、断开水泵开关等。

2. 把数字型万用表的挡位放在欧姆档的200M挡上,一只表笔放在负荷侧两根出线其中的一根上,另一只表笔碰触墙壁,最好是碰触接地线或者临时接地线。等万用表上显示的数字稳定后,读出的是主线路的绝缘电阻数值,如果绝缘电阻数值小于0.5兆欧,那么是主线路出了问题,如果绝缘电阻在0.5兆欧以上,那就可以排除是主线路出了问题。用同样的办法测量另外一根导线,也查看数值,看是否是主线路出了问题。

3. 查看分路及各用电电器的绝缘电阻值,也是用同样的方法逐个检测,直到找到故障点为止。

操作注意事项

1. 使用万用表欧姆挡的200M挡时,注意在测量的时候不能用手触及表笔的金属部位,那样会使读数不准确。

2. 在测量各个用电设备的时候注意要先放电,以防用电设备中的容性电流伤人。

这个方法是在无电的状态下查找故障点的比较安全的方法。此方法也适用于动力用户和厂房漏电的查找,不过在查找时,不仅要断开电源进线,还应该断开零线,避免发生触电事故。

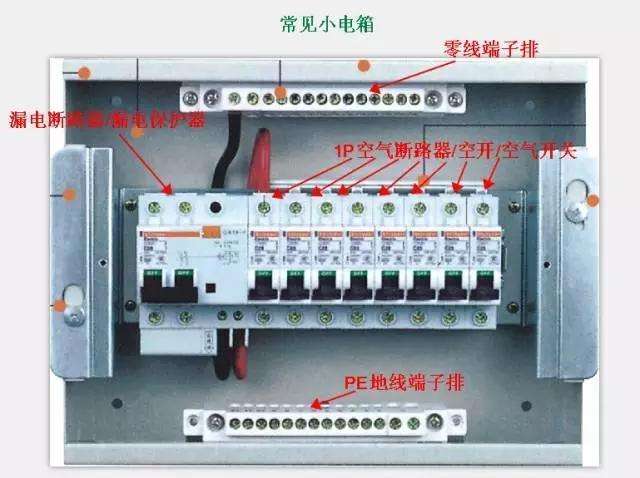

配电箱结构说明

案例分析

最近遇到了一次配电箱漏电的问题。一家男人装店铺老板喊我去看看她家的电,说是她被电了一下,手好麻。

据了解,她家的插座跳闸后去合闸时被电的。她说是被配电箱外壳电的。我直接用电笔测量配电箱外壳,发现电笔氖泡亮了一下就灭了。停了一小会儿,我又用电笔测了一下外壳,电笔氖泡还是亮了一下就灭了。看来配电箱外壳确实存在漏电的情况。于是我小心的拆开配电箱外壳去检查接地情况。里面地线接线柱紧固的都很好,接线柱与电箱外壳紧固的也良好。因为她合闸时碰到的应该是电箱盖的金属部分,于是我又检查电箱盖的接地螺栓情况,发现螺栓已经松动。于是我直接紧固好电箱盖这边的接地螺栓,把盖还原,再用电笔测量,氖泡已经不亮了。后又实验多次,都没有再亮。

从这次维修以后,店老板说再也没有被电过。而且从那以后,那个经常跳闸的插座也没再跳过闸。分析原因为电箱盖和电箱都有漆,虽然接触在一起,但因为油漆可能会接触不好。虽然电箱已经可靠接地,但电箱盖全靠那条接到接线柱的接地线接地,接地螺栓松动以后,就不会可靠接地了。不能好好接地,又在通电导体周围,肯定会产生一部分感应电,很可能就漏电了。至于电箱盖的电从哪里来,小编说的也不一定准,有待进一步求证。
