KYN28-12金属铠装移开式开关柜

作者:亿能电气    时间:2018-01-29 11:36:37   tags: 高压开关柜

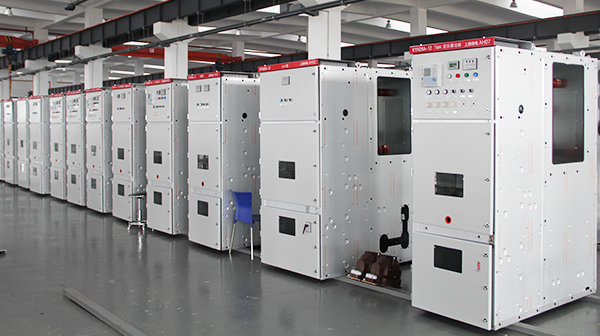

KYN28-12金属铠装移开式开关柜

KYN28-12金属铠装移开式开关柜适用于三相交流50Hz、7.2-12kV单母线分段电力系统,用于接受和分配电能并对电路实行控制、保护及监测。本开关柜符合IEC-298、GB3906、DL404等标准。

功能特点:

    完全金属铠装及封闭,能有效的防止事故扩散。低压部分和高压部分完全隔离。
    关门后防护等级达IP4X,可有效防止人体和外界固体接近带电体和运动部分,保证人身安全和设备可靠运行。
    电缆室有充裕的空间,电缆安装、维修方便
    五防联锁简单可靠,能有效防止误操作
    真空断路器为免维护型
    手车互换性好,更换断路器非常方便
    配置先进继保装置,可实现电力系统自动化
    全组装结构,外形美观,加工精度高
    柜前维修方案可靠墙安装,占地面积少
    双面维护方案方便,实用可靠
    手车室、母线室及电缆室均设有压力释放通道,因故障产生电弧时,能确保人身安全,防止事故扩大。

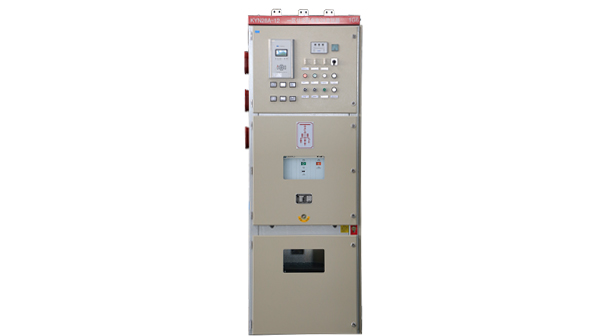

KYN28-12金属铠装移开式开关柜

使用环境:

    海拔高度(m) 不超过1000m
    最高温度(?C) +40
    最低温度(?C) -10
    最大相对湿度月平均(+25?C) 90%
    最大相对湿度日平均 95%
    抗震能力 不超过8度
    最大温差(?C) 25
    没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所
    上述为正常使用条件,用户若超越上述条件订货时可提出,我们可按特殊要求订货 。

技术参数:

    额定电压:                     7.2  12KV
    1min工频耐压(有效值):        32/42kV
    雷电冲击耐压(峰值):          60/75kV
    额定频率:                    50Hz
    主母线额定电流:              4000A
    主回路额定电流:              4000A
    3s额定短时耐受电流:          40kA
    额定峰值耐受电流:            100kA
    外壳防护等级:                IP4X      各隔室间隔板为IP2X
    外形尺寸(宽*深*高):          800mm(650mm,1000mm)*1500mm*2200mm
