EMNS型低压抽出式开关柜

作者:亿能电气    时间:2018-01-29 11:33:34   tags: 低压开关柜

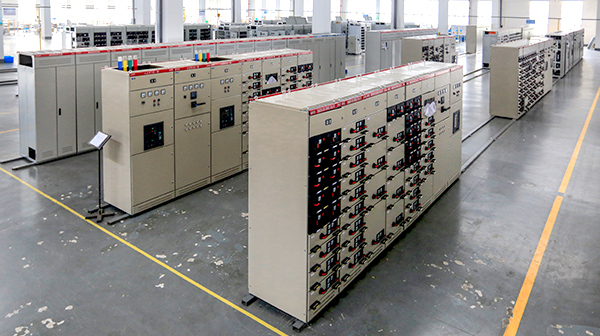

EMNS型低压抽出式开关柜

EMNS型低压抽出式开关柜(以下简称开关柜),适用于交流50-60Hz,额定工作电压660V及以下的控配电系统。主要使用于发电厂、变电站、工矿企业等电力用户,作为接受和分配电能之用,并具有对电路进行控制、保护和检测等功能。

功能特点:

    设计采用IEC439、GB7251标准
    框架采用镀锌钢板,“C”字型型材以铆钉及自攻螺丝结合成坚固的一体。柜内部尺寸、隔室尺寸实行模数化,同一规格的功能单元可互换。
低压开关柜在最大短路故障时能承受由此引起的电气、热及机械应力。在故障条件下所产生的气体通过压力释放口排放,压力释放口的位置不朝向操作人员。
开关柜的主母线室、支母线室、功能单元室和电缆室以及功能单元室之间采用全隔离设计,这种内部分隔设计可将电弧的破坏性降到最小程度。
  框架无任何焊接点。组装时采用特殊的夹具,保证很高的装配精度。
各功能单元均装有门(或面板),并装有铰链和锁,装有设备的门不会由于重量或大小而引起下垂。
  开关柜的功能单元小室设有过压释放通道,在故障情况下产生的气体均可通过压力释放口排出。
  柜体可按工程需要设计为电缆或母线“上进上出” “上进下出”和“下进下出”的接线方式。
  表面处理
    每台低压开关柜门和终端封板采用环氧树脂静电粉末喷涂,喷涂层不小于50微米,喷涂前将进行除油、除锈或磷化处理,采用上述处理方法使开关柜外壳具有很强的防腐能力。
柜体颜色可由我方推荐,用户确定。
  母排
    母排系统符合ZBK36001-89、IEC439、IEC694标准,柜内母排置于低压开关柜的专用母线室内。
母排材料选择按IEC431标准采用刚性硬拉高导电的电解铜。
母排的相色、排列顺序均符合IEC439、GB7251标准。
母排的夹紧螺栓采用高强度的螺栓,使母排安装方便、灵活而且十分牢固。
开关柜内可设独立的PE接地系统和N中性导体,二者贯穿整个装置,各回路接地或接零都可就近联接;
  辅助导线
     导线截面规格:电流回路≥2.5平方毫米;电压回路≥1.5平方毫米;
     材料:多股铜芯塑料导线;绝缘等级≥0.6kV;
连结方式:端子排固定;端子排数量满足线路要求,并可根据用户要求预留备用端子。
开关柜的功能单元
开关柜采用标准模数化设计,可以组成不同方案的柜结构和抽屉单元。
开关柜的功能单元为抽出式结构,有五种抽屉单元在一个柜体中作单一组装,也可混合组装。设计符合IEC439及GB7251标准。
     抽屉单元以200mm高度为基准,相同规格的抽屉单元室完全可以互换使用。抽屉单元及空气开关与开关柜设有防误操作装置,设有可靠的机械联锁,通过操作手柄控制,抽屉单元具有明显的准备、连接、试验、分离和移出位置。
为加强安全防范,操作手柄定位后可加上挂锁,最多可加三把锁。
功能单元安装完全满足设计院设计系统要求的空气开关等其它元器件。
  电缆室部分
     开关柜的电缆室可位于柜后或柜的侧面(馈电),柜内用金属板将母线室及电器室进行隔离,接线时只须打开电缆室外门便可接线,连接非常方便。
电缆室具有足够的电缆通道,考虑今后电缆截面增大的可能性,电缆室底部或是顶部配备了可卸的封板,并与电缆沟或桥架隔离,确保运行安全。

使用环境:

    气候与环境条件 产品正常适合的条件
    海拔高度(m) 不超过2000m
    最高温度(?C) +40
    最低温度(?C) -10
    最大相对湿度月平均(+25?C) 90%
    最大相对湿度日平均 95%
    抗震能力 不超过8度
    最大温差(?C) 25

技术参数:

     额定工作电压(V):400
     额定工作频率(Hz):50
     额定绝缘电压(V):660
     水平母线工作电流(A):小于等于5000
     垂直母线工作电流(A):小于等于1000
     水平母线额定短时耐受电流有效值(1s)峰值(kA):小于等于220
     垂直母线额定短时耐受电流有效值(1s)峰值(kA):小于等于132
